CN5611大功率驅動
分類: - LED驅動IC
發布時間: 2014-04-27
高端電流檢測開關式高亮度LED驅動集成電路
詳細介紹
| 概述： | |||
 |
|||
| CN5611是一款工作于2.7V到6V的電流調制電路，恒定輸出電流可達800mA，可以用來驅動包括白光發光二極管在內的各類發 | |||
| 光二極管。CN5611的LED端電流通過一個外部的電阻設置，可設置的電流范圍為30mA到800mA。芯片內部集成有功率晶體管， | |||
| 大大減少了外部元器件的數目。其它功能包括芯片過溫保護，LED短路/開路保護等。 | |||

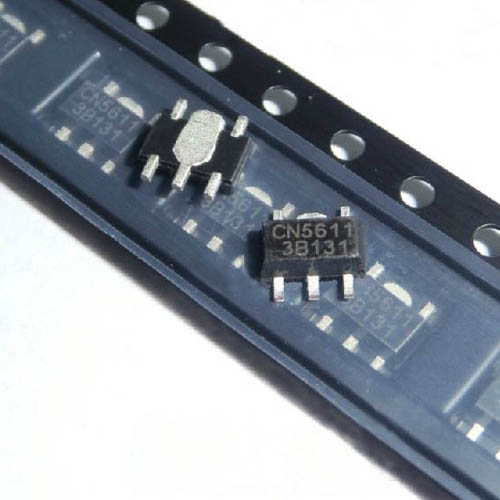

| CN5611采用散熱能力較強的5管腳SOT89封裝。 | |||
| 應用： | |||
|
|||
 |
大功率發光二極管(LED)驅動 | |
發光二極管(LED)頭燈 |
|
手電筒，應急燈及照明燈具 | |
手機，數碼相機及MP3播放器 |
|
LCD屏和鍵盤等背光 | ||
| 特點： | |||
|
|||
|
工作電壓范圍：2.7V 到 6V | ||
|
芯片內部集成有功率晶體管 | ||
|
低壓差 | ||
|
用外部電阻設置的輸出電流可達800mA | ||
|
輸出電流精度：±8% | ||
|
芯片過溫保護 | ||
|
LED短路/開路保護 | ||
|
工作的環境溫度范圍：－40℃到85℃ | ||
|
采用5管腳的SOT89封裝 | ||
|
無鉛 | ||
