CN5820開關式高亮度驅動
分類: - LED驅動IC
發布時間: 2014-04-27
高端電流檢測開關式高亮度LED驅動集成電路
詳細介紹
| 概述： | |||
 |
|||
| CN5820 是一款工作于4V到28V的降壓型恒流高亮度LED驅動集成電路。 LED電流通過一個外部電流檢測通電阻設置，精度可 | |||
| 達5%。通過DIM 管腳可以實現LED亮度調整功能，調光方式可以是PWM調光，也可以是模擬調光。 | |||
| 由于采用滯環控制方式，CN5820對負載瞬變具有非常快的響應速度，對輸入電壓具有高的抑制比。電感電流紋波為20%。 | |||
| 最高工作頻率可達2MHz。工作溫度范圍從-40℃到85℃。 | |||

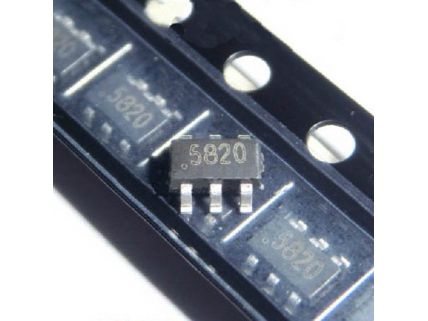

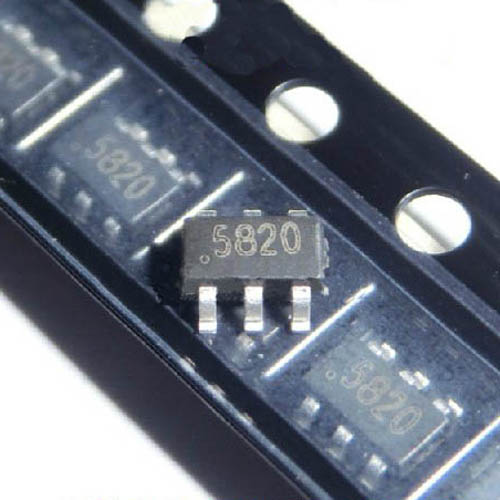

| CN5820采用6管腳的SOT23封裝。 | |||
| 應用： | |||
|
|||
 |
建筑，工業，環境照明 | |
汽車尾燈，霧燈，RCL，DRL |
|
MR16 及其他LED 燈 | |
指示燈，應急燈 |
|
手電筒 | ||
| 特點： | |||
|
|||
|
工作電壓范圍：4V 到 28V | ||
|
高端電流檢測 | ||
|
可以采用PWM調光或模擬調光方式 | ||
|
PWM調光頻率最高20kHz | ||
|
滯環控制：響應速度快，無需補償 | ||
|
高達2MHz工作頻率 | ||
|
恒流輸出，±5%電流精度 | ||
|
高達25W輸出功率 | ||
|
5V，5mA內部穩壓器 | ||
|
工作溫度范圍：－40℃到85℃ | ||
|
6管腳SOT23封裝 | ||
|
產品無鉛，滿足rohs指令要求，不含鹵素 | ||
