CN5501高壓線性高亮度LED 驅動集成電路
分類: - LED驅動IC
發布時間: 2014-10-30
CN5501是工作于4V到32V的恒流輸出集成電路，能夠向一路或多路高亮度LED提供達1安培的電流。
詳細介紹
| 概述： | |||
 |
|||
| CN5501是工作于4V到32V的恒流輸出集成電路，能夠向一路或多路高亮度LED提供達1安培的電流。 | |||
| CN5501通過一個與LED串連的電流檢測電阻設置LED電流。一個高壓使能管腳可用于對LED進行PWM調光，。CN5501內部集成 | |||
| 有高壓MOS晶體管，減少了外部元器件的數目，LED電流精度達5%，非常適合高輸入電壓驅動高亮度LED發光的應用。 | |||
| CN5501的EQ管腳能夠在多個CN5501并聯使用時起到電流均衡的作用。其它功能包括5V穩壓輸出和熱調制等。 | |||

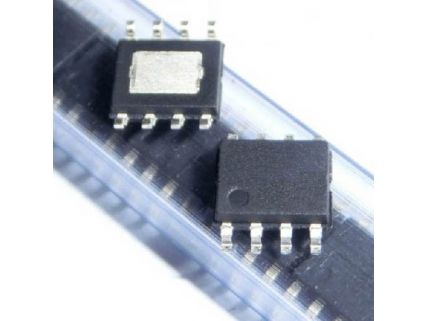

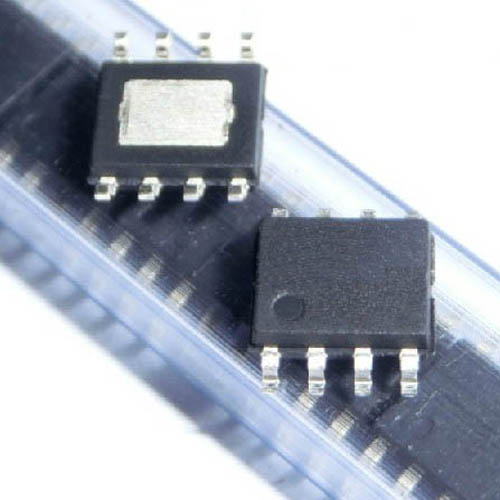

| CN5501采用散熱能力增強型的8管腳SOP封裝和8管腳DFN封裝。 | |||
| 應用： | |||
|
|||
 |
獨立照明系統 | |
汽車內部和外部照明 |
|
導航照明 | |
儀表和醫療設備應用 |
|
招牌，交通信號燈等應用 | ||
| 特點： | |||
|
|||
|
工作電壓范圍：4V 到 32V | ||
|
可設置的 LED 電流達1A | ||
|
內置 32V，持續電流達1A 的功率MOS 晶體管，最大電流1.5A(典型值) | ||
|
LED 電流檢測電壓150 毫伏，降低了功耗 | ||
|
LED 電流精度：±5% | ||
|
高壓芯片使能輸入端，可作為調光端口 | ||
|
為多個 CN5501 并聯使用的電流均衡功能 | ||
|
熱調制功能 | ||
|
工作環境溫度范圍：－40℃ to 85℃ | ||
|
采用散熱能力增強型的8管腳SOP封裝和8管腳DFN封裝 | ||
|
產品無鉛，滿足rohs指令要求，無鹵素 | ||
