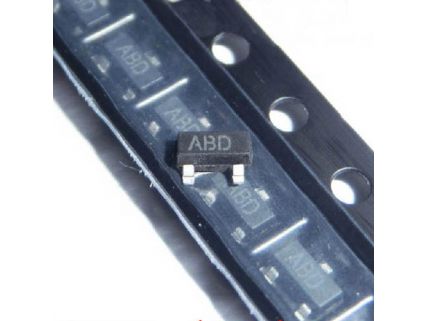

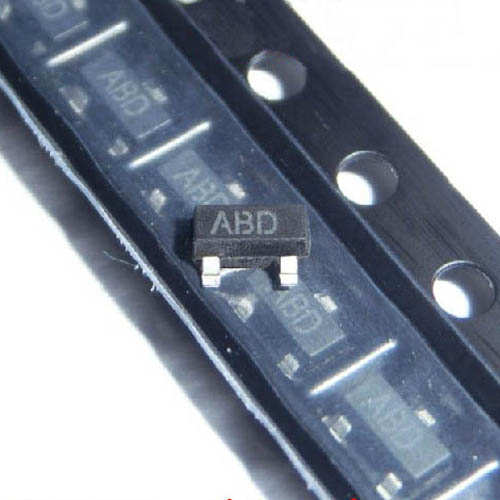

CN803/CN809/CN810
分類: 電壓檢測IC
發布時間: 2014-04-27
--極低功耗微處理器復位電路
詳細介紹
| 型號 | 復位閾值 | 復位電平 | 延時 | 靜態電流 | 封裝 |
| CN803R | 2.63V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN803S | 2.93V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN809R | 2.63V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN809S | 2.93V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN809T | 3.08V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN809M | 4.38V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN809L | 4.63V | 低電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN810R | 2.63V | 高電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN810S | 2.93V | 高電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN810T | 3.08V | 高電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| CN810L | 4.63V | 高電平 | 至少延時 140ms | 3.2uA | SOT23-3 |
| 概述： | |||
 |
|||
| CN803/809/810系列電路是用來監測電源電壓或電池電壓的微處理器復位電路。本系列電路不需要外圍器件,從而提高了系 | |||
| 統的可靠性，降低了系統的成本。 | |||
| 本系列電路在被監測的電源電壓低于預先設置的復位閾值時，輸出有效的復位信號；當電源電壓上升到復位閾值以上時， | |||
| 在至少140毫秒的時間內復位信號還將維持有效。CN803提供漏極開路復位輸出，CN809/810提供CMOS復位輸出。CN803的漏 | |||
| 極開路輸出需要一個上拉電阻，此電阻可以被連接到VCC或VCC以外的其它電源。CN803/809的復位輸出為低有效，CN810的 | |||
| 復位輸出為高有效。在設計上保證短時間的電源突降不會影響復位輸出。在整個溫度范圍內,當電源電壓低至1.15V時仍能 | |||
| 保證可靠輸出。本系列器件采用3個管腳和5個管腳的SOT23封裝。 | |||
| 應用： | |||
|
|||
 |
計算機 | |
微控制器 |
|
智能儀表 | |
便攜式或電池供電的設備 |
| 特點： | |||
|
|||
|
精確的復位閾值：±2.5% | ||
|
復位閾值從2.1V到5.0V，每0.1V一檔 | ||
|
提供兩種復位輸出 | ||
| -漏極開路輸出 (CN803) | |||
| -CMOS輸出 (CN809/810) | |||
|
最小140ms的復位脈沖寬度 | ||
|
低工作電流：3.3V時典型值1.6μA | ||
|
復位信號在電源電壓低至1.15V時仍能維持可靠輸出 | ||
|
對短時間電源突降的過濾功能 | ||
|
工作溫度范圍：－40°C to +85°C | ||
|
采用SOT23-3和SOT23-5封裝 | ||
