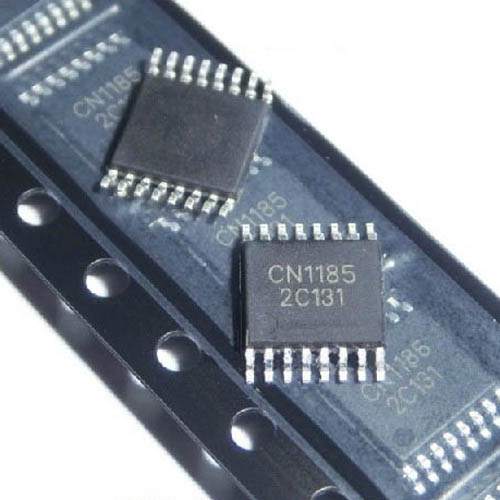

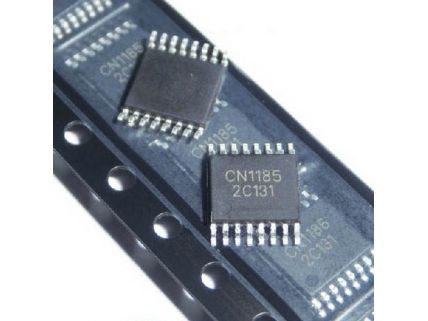

CN1185電池電量指示
分類: 復位IC
發布時間: 2014-04-27
低功耗四通道電壓監測集成電路CN1185
詳細介紹
| 概述： | |||
 |
|||
| CN1185是一款低功耗四通道電壓檢測芯片，其消耗的電流只有7.3微安，非常適合檢測電池電壓。芯片內部包含四個電壓比 | |||
| 較器，每個比較器的正輸入端接到芯片內部的電壓基準源，可以用來檢測4個不同的電壓源或者對同一個電壓源進行分級檢 | |||
| 測。用戶可以通過邏輯輸入端口選擇比較器的翻轉閾值和比較器遲滯。比較器遲滯的存在消除了由于被檢測電源的噪聲或 | |||
| 者干擾而帶來的比較器輸出不穩定的問題。由于用戶可以設置比較器翻轉閾值和遲滯，使得CN1185非常適合對電池電量進 | |||
| 行粗略檢測的應用。為了便于同系統中工作于不同電壓的芯片配合應用，CN1185采用漏極開路輸出。為了保證在上電瞬間 | |||
| 系統正常工作，CN1185內部設計有7.5毫秒（最小值）的啟動時間，在啟動時間內，比較器輸出高阻態。 | |||
| CN1185采用16管腳TSSOP封裝。 | |||
| 應用： | |||
|
|||
 |
電池供電的系統 | |
手機和無繩電話 |
|
便攜式裝置和設備 | |
微控制器系統 |
|
檢測和報警應用 | ||
| 特點： | |||
|
|||
|
工作電源電壓范圍：2.7V 到 6V | ||
|
低工作電流：7.3 微安(工作電壓4V) | ||
|
電源電壓低至1.2V 時輸出有效 | ||
|
四通道電壓比較器 | ||
|
漏極開路輸出 | ||
|
啟動時間：15 毫秒（典型值） | ||
|
輸出端可以驅動LED 或與微處理器連接 | ||
|
比較器翻轉閾值精度：2.5% | ||
|
比較器的遲滯可以通過兩個邏輯端口設置 | ||
|
輸出閃爍控制功能 | ||
|
比較器翻轉閾值控制功能 | ||
|
工作的環境溫度范圍：－40℃到85℃ | ||
|
16 管腳的TSSOP 封裝 | ||
|
無鉛 | ||
