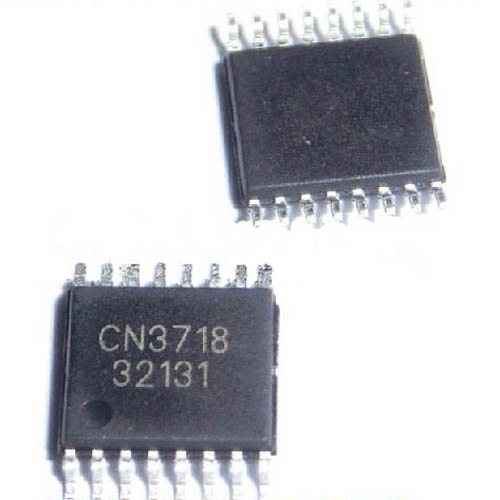

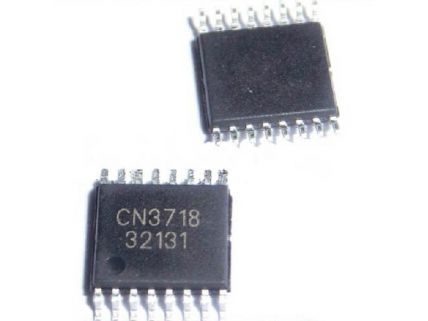

CN3718 5A 多節鎳氫電池充電管理集成電路 概述：
CN3718 是PWM 降壓模式多節鎳氫電池充電管理集成電路，獨立對多節鎳氫電池充電進行自動管理，具有封裝外形小，外圍
元器件少和使用簡單等優點。
CN3718 具有涓流，恒流和維持充電模式，非常適合多節鎳氫電池的充電。對于深度放電的電池，當電池電壓低于所設置的
最高充電電壓的66.7%時，CN3718 用所設置的恒流充電電流的24%對電池進行涓流充電。在恒流充電模式，充電電流通過一
個外部電阻設置。在維持充電模式，充電電流為恒流充電電流的24%，維持充電時間由外部電容設置，當充電時間達到外部
電容所設置的值時，CN3718 進入充電結束狀態。在充電結束狀態，如果電池電壓下降到所設置的最高充電電壓的88.6%時，
自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3718 自動進入低功耗的睡眠模式。
其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。
CN3718 采用16 管腳TSSOP 封裝。
應用：
多節鎳氫電池充電
備用電池應用
便攜式工業和醫療儀器
電動工具
對講機
特點：
寬輸入電壓范圍：7.5V 到28V
對多節鎳氫電池進行完整的充電管理
最高充電電壓由外部電阻設置
維持充電時間由外部電容設置
充電電流可達5A
PWM 開關頻率：300KHz
恒流充電電流由外部電阻設置
對深度放電的電池進行涓流充電
電池溫度監測功能
自動再充電功能
雙狀態指示
軟啟動功能
電池端過壓保護
工作環境溫度：－40℃ 到 ＋85℃
采用16 管腳TSSOP 封裝
產品無鉛，無鹵素元素，滿足RoHS
