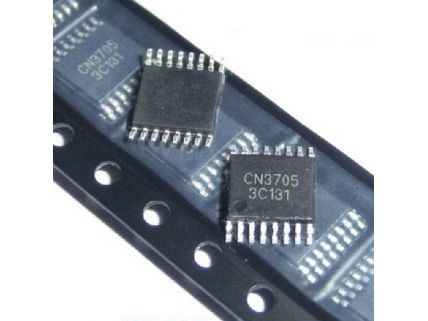

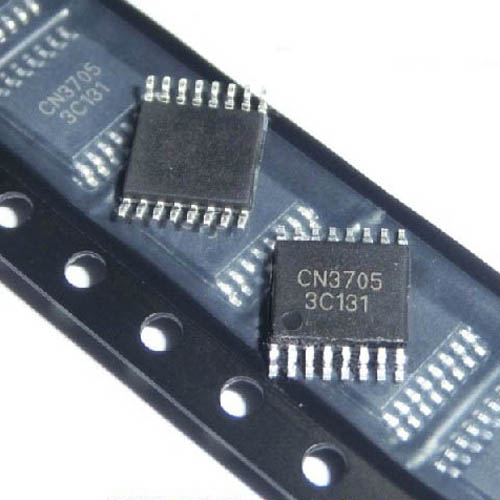

多節電池組充電管理芯片CN3705
分類: 磷酸鐵鋰充電IC
發布時間: 2014-04-27
28V/5A 多類型電池充電芯片CN3705
詳細介紹
| 概述： | |||
 |
|||
| CN3705是PWM降壓模式鋰電池或磷酸鐵鋰電池充電管理集成電路,獨立對單節或多節鋰電池或磷酸鐵鋰電池充電進行自動管 | |||
| 理，具有封裝外形小，外圍元器件少和使用簡單等優點。 | |||
| CN3705具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池CN3705具有恒流和恒壓充電模式，非常適合鋰電池或磷 | |||
| 酸鐵鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分壓網絡設置；在恒流充電模式，充電電 | |||
| 流通過一個外部電阻設置。 | |||
| 對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3705用所設置的恒流充電電流的15%對電池進 | |||
| 行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀 | |||
| 態,如果電池電壓下降到所設置的恒壓充電電壓的91.1%時，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電 | |||
| 池電壓時，CN3705自動進入低功耗的睡眠模式。 | |||
| 其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。 | |||
| CN3705采用16管腳TSSOP封裝。 | |||
| 應用： | |||
|
|||
 |
磷酸鐵鋰電池充電 | |
筆記本電腦 |
|
備用電池應用 | |
便攜式工業和醫療儀器 |
|
電動工具 | |
獨立電池充電器 |
| 特點： | |||
|
|||
|
寬輸入電壓范圍：7.5V 到28V | ||
|
對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理 | ||
|
恒壓充電電壓由外部電阻分壓網絡設置 | ||
|
充電電流達5A | ||
|
PWM開關頻率：300KHz | ||
|
恒流充電電流由外部電阻設置 | ||
|
對深度放電的電池進行涓流充電 | ||
|
充電結束電流可由外部電阻設置 | ||
|
電池溫度監測功能 | ||
|
自動再充電功能 | ||
|
充電狀態和充電結束狀態指示 | ||
|
軟啟動功能 | ||
|
電池端過壓保護 | ||
|
工作環境溫度：－40℃到＋85℃ | ||
|
采用16管腳TSSOP 封裝 | ||
|
產品無鉛，無鹵素元素，滿足RoHS | ||
