概述：
CN3703是PWM降壓模式三節鋰電池充電管理集成電路，獨立對三節鋰電池充電進行自動管理,具有封裝外形小,外圍元器件
少和使用簡單等優點。CN3703具有恒流和恒壓充電模式，非常適合鋰電池的充電。在恒壓充電模式,CN3703將電池電壓調
制在12.6V，精度為±1%；在恒流充電模式，充電電流通過一個外部電阻設置。對于深度放電的鋰電池，當電池電壓低于
8.4V時，CN3703用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流
降低到外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到12V時，自動開始新的充電周期。當輸
入電源掉電或者輸入電壓低于電池電壓時，CN3703自動進入低功耗的睡眠模式。其它功能包括輸入低電壓鎖存,電池溫度
監測，電池端過壓保護和充電狀態指示等。

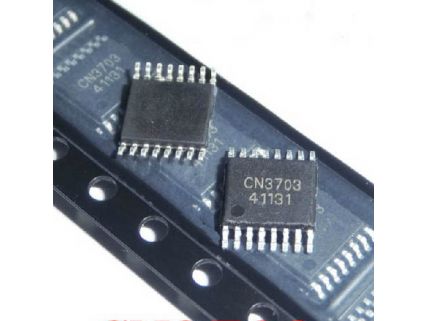

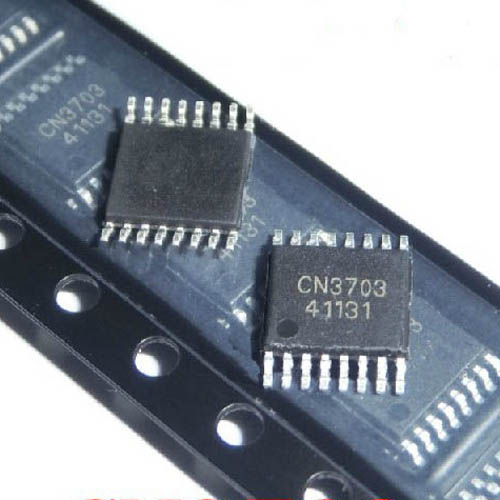

CN3703采用16管腳TSSOP封裝。
應用：
筆記本電腦
備用電池應用
便攜式工業和醫療儀器
電動工具
獨立電池充電器
特點：
寬輸入電壓范圍：7.5V 到 28V
對三節鋰電池完整的充電管理
充電電流達5A
PWM開關頻率：300KHz
恒壓充電電壓精度：±1%
恒流充電電流由外部電阻設置
對深度放電的電池進行涓流充電
充電結束電流可由外部電阻設置
電池溫度監測功能
自動再充電功能
充電狀態和充電結束狀態指示
軟啟動功能
電池端過壓保護
工作環境溫度：－40℃到＋85℃
采用16管腳TSSOP封裝
產品無鉛，無鹵素元素，滿足RoHS
