詳細介紹
概述：
CN3705是PWM降壓模式鋰電池或磷酸鐵鋰電池充電管理集成電路,獨立對單節或多節鋰電池或磷酸鐵鋰電池充電進行自動管
理，具有封裝外形小，外圍元器件少和使用簡單等優點。
CN3705具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池CN3705具有恒流和恒壓充電模式，非常適合鋰電池或磷
酸鐵鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分壓網絡設置；在恒流充電模式，充電電
流通過一個外部電阻設置。
對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3705用所設置的恒流充電電流的15%對電池進
行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀
態,如果電池電壓下降到所設置的恒壓充電電壓的91.1%時，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電
池電壓時，CN3705自動進入低功耗的睡眠模式。
其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。

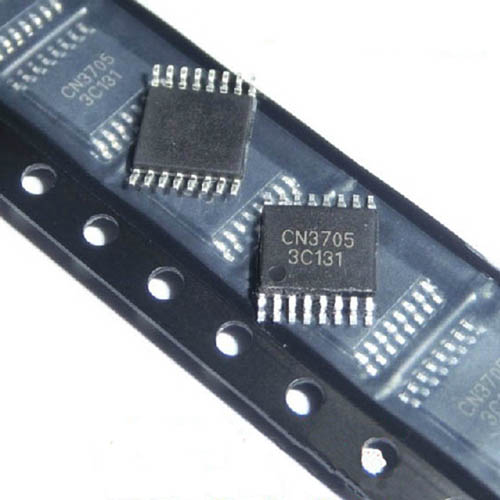

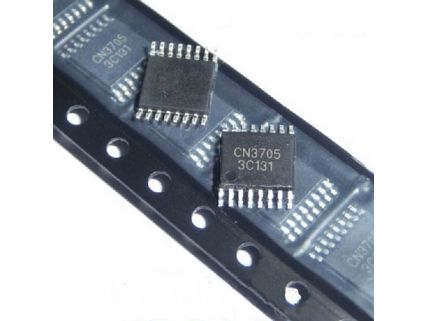

CN3705采用16管腳TSSOP封裝。
應用：
磷酸鐵鋰電池充電
筆記本電腦
備用電池應用
便攜式工業和醫療儀器
電動工具
獨立電池充電器
特點：
寬輸入電壓范圍：7.5V 到28V
對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理
恒壓充電電壓由外部電阻分壓網絡設置
充電電流達5A
PWM開關頻率：300KHz
恒流充電電流由外部電阻設置
對深度放電的電池進行涓流充電
充電結束電流可由外部電阻設置
電池溫度監測功能
自動再充電功能
充電狀態和充電結束狀態指示
軟啟動功能
電池端過壓保護
工作環境溫度：－40℃到＋85℃
采用16管腳TSSOP 封裝
產品無鉛，無鹵素元素，滿足RoHS
