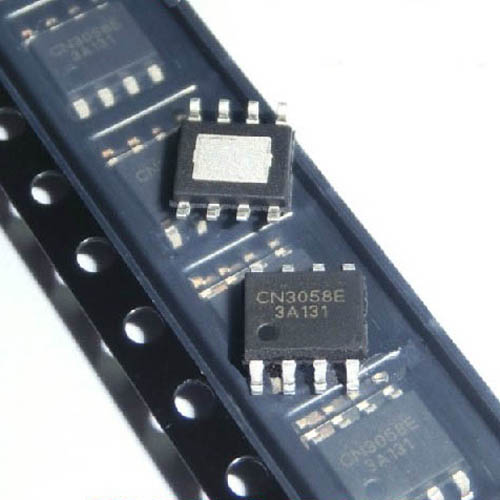

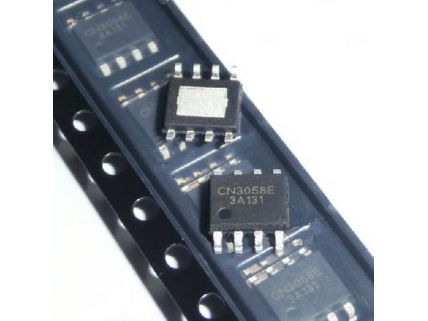

CN3058E單節電池充電
分類: 單節鋰電充電IC
發布時間: 2014-04-27
1安培磷酸鐵鋰電池充電集成電路
詳細介紹
|
CN3058E 1 安培磷酸鐵鋰電池充電集成電路 概述： |
|||
 |
|||
| CN3058E是可以對單節磷酸鐵鋰電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，不需要外部的電流檢 | |||
| 測電阻和阻流二極管。CN3058E只需要極少的外圍元器件，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗 | |||
| 比較大或者環境溫度比較高的時候將芯片溫度控制在安全范圍內。內部固定的恒壓充電電壓為3.6V，也可以通過一個外部 | |||
| 的電阻調節。充電電流通過一個外部電阻設置。當輸入電壓（交流適配器或者USB電源）掉電時，CN3058E自動進入低功耗 | |||
| 的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀 | |||
| 態/充電結束狀態指示等功能。 | |||
| CN3058E采用散熱增強型的8管腳小外形封裝(SOP8)。 | |||
| 應用： | |||
|
|||
 |
礦燈 | |
磷酸鐵鋰電池應用 |
|
各種充電器 | ||
| 特點： | |||
|
|||
|
可以用USB口或交流適配器對單節磷酸鐵鋰電池充電 | ||
|
輸入電壓范圍：3.1V 到 6V | ||
|
片內功率晶體管 | ||
|
不需要外部阻流二極管和電流檢測電阻 | ||
|
恒壓充電電壓 3.6V，也可通過一個外部電阻調節 | ||
|
為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式 | ||
|
可設置的持續恒流充電電流可達 1A | ||
|
采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱 | ||
|
電源電壓掉電時自動進入低功耗的睡眠模式 | ||
|
充電狀態和充電結束狀態雙指示輸出 | ||
|
C/10充電結束檢測 | ||
|
自動再充電 | ||
|
電池溫度監測功能 | ||
|
散熱增強型8管腳小外形封裝(SOP8) | ||
|
產品無鉛，不含鹵素，滿足rohs | ||
