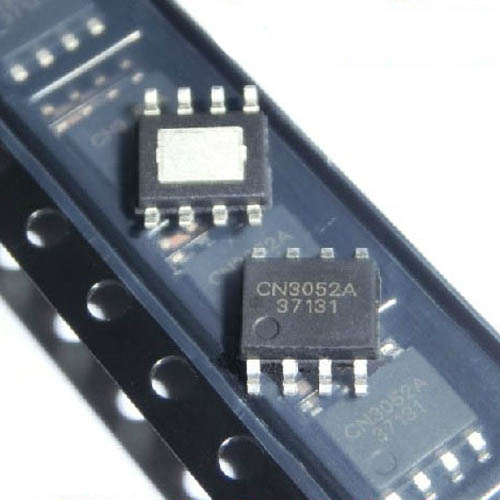

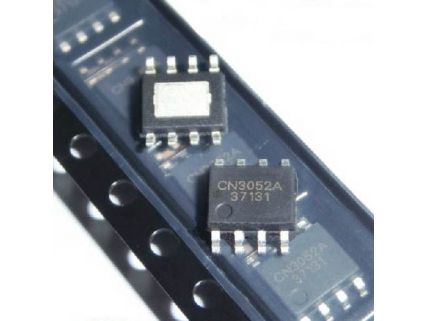

CN3052A單節電池充電
分類: 單節鋰電充電IC
發布時間: 2014-04-27
上海如韻電子一級代理商品牌
詳細介紹
|
CN3052A 500毫安USB接口兼容的線性鋰離子電池充電器電路 概述： |
|||
 |
|||
| CN3052A是可以對單節鋰離子或者鋰-聚合物可充電電池進行恒流/流/恒壓充電的充電器電路。該器件內部包括功率晶體管， | |||
| 應用時不需要外部的電流檢測電阻和阻流二極管。CN3052A只需要極少的外圍元器件,并且符合USB總線技術規范，非常適用 | |||
| 于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。調 | |||
| 制輸出電壓為4.2V，精度達1%。充電電流的大小可以通過一個外部電阻調整。當輸入電壓（交流適配器或者USB電源）掉電 | |||
| 時，CN3052A自動進入低功耗的睡眠模式，此時電池的電流消耗小于微安。其它功能包括輸入電壓過低檢測，自動再充電， | |||
| 芯片使能輸入端,電池溫度監控以及狀態指示功能。 | |||
| CN3052A采用熱處理能力較強的8管腳小外形封裝(SOP8) | |||
| 應用： | |||
|
|||
 |
移動電話 | |
數碼相機 |
|
MP3播放器 | |
電子詞典 |
|
藍牙應用 | |
便攜式設備 |
|
各種充電器 | ||
| 特點： | |||
|
|||
|
可以用USB口或交流適配器對單節鋰離子或者鋰-聚合物可充電電池充電 | ||
|
片內功率晶體管 | ||
|
不需要外部阻流二極管和電流檢測電阻 | ||
|
輸出電壓4.2V，精度可達>1% | ||
|
為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式 | ||
|
用戶可編程的持續恒流充電電流可達500mA | ||
|
采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱 | ||
|
電源電壓掉電時自動進入低功耗的睡眠模式 | ||
|
狀態指示輸出可驅動LED或與單片機接口 | ||
|
C/10充電結束檢測 | ||
|
自動再充電 | ||
|
電池溫度監測功能 | ||
|
芯片使能輸入端 | ||
|
封裝形式SOP8 | ||
|
無鉛產品 | ||
