CN3722太陽能充電
分類: 單節鋰電充電IC
發布時間: 2014-04-27
28V/5A太陽能充電(具有最大功率點跟蹤功能)
詳細介紹
| 概述： | |||
 |
|||
| CN3722(注1)是一款可使用太陽能電池供電的PWM 降壓模式充電管理集成電路,具有太陽能電池最大功率點跟蹤功能。CN3722 | |||
| 非常適合對單節或多節鋰電池或磷酸鐵鋰電池的充電管理，具有封裝外形小，外圍元器件少和使用簡單等優點。 | |||
| CN3722 具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分 | |||
| 壓網絡設置；在恒流充電模式，充電電流通過一個外部電阻設置。 | |||
| 對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3722用所設置的恒流充電電流的15%對電池進 | |||
| 行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流減小到所設置恒流充電電流的9.5%時，進入充電結束狀態。 | |||
| 當輸入電源掉電或者輸入電壓低于電池電壓時，CN3722自動進入低功耗的睡眠模式。 | |||
| 其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。 | |||

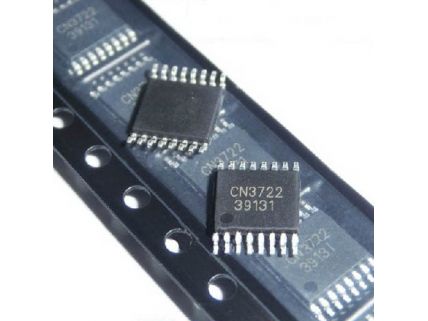

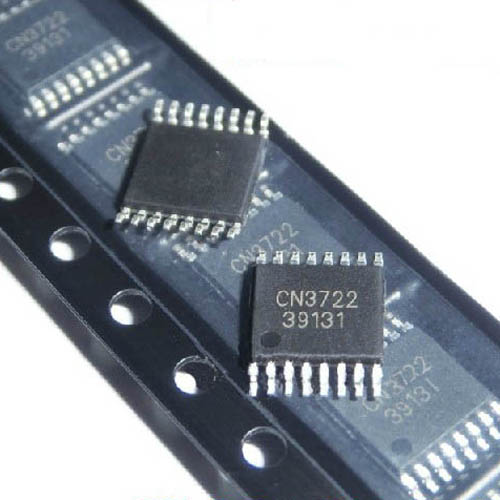

| CN3722 采用16 管腳TSSOP 封裝。 | |||
| 應用： | |||
|
|||
 |
利用太陽能電池充電 | |
筆記本電腦 |
|
備用電池應用 | |
便攜式工業和醫療儀器 |
|
電動工具 | |
獨立電池充電器 |
| 特點： | |||
|
|||
|
寬輸入電壓范圍：7.5V 到28V | ||
|
太陽能電池最大功率點跟蹤 | ||
|
對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理 | ||
|
恒壓充電電壓由外部電阻分壓網絡設置 | ||
|
充電電流達5A | ||
|
PWM 開關頻率：300KHz | ||
|
恒流充電電流由外部電阻設置 | ||
|
對深度放電的電池進行涓流充電 | ||
|
電池溫度監測功能 | ||
|
充電狀態和充電結束狀態指示 | ||
|
軟啟動功能 | ||
|
電池端過壓保護 | ||
|
工作環境溫度：－40℃ 到 ＋85℃ | ||
|
采用16 管腳TSSOP 封裝 | ||
|
產品無鉛，無鹵素元素，滿足RoHS | ||
